Снегоочиститель шнеко(фрезерно) – роторный С1-200ПГ

Снегоочиститель с гидроприводом С1-200Г; С2-200Г; С1-250Г; С2-250Г используется для очистки твердого дорожного покрытия от рыхлого снега или снежных валов (ГОСТ Р59434), удаления снежных заносов.

Снегоочиститель является навесным оборудованием для тракторов тягового класса 1,4 и 2, оборудованных валом отбора мощности (ВОМ) и гидроходоуменьшителем.

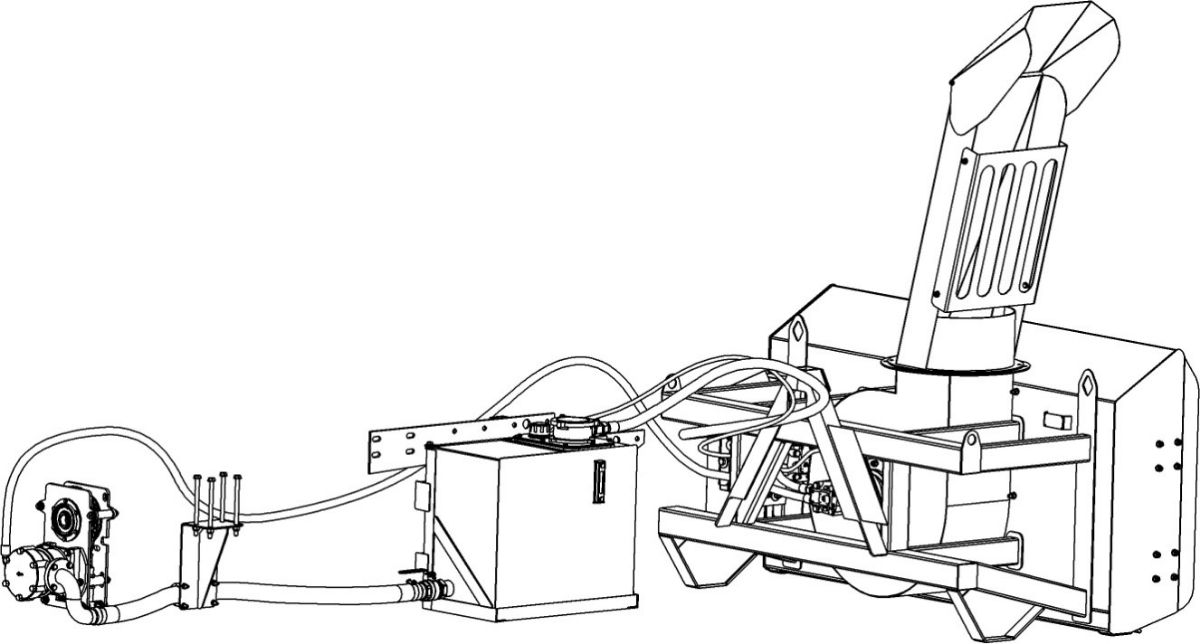

Снегоочиститель работает в комплекте с автономной гидростанцией ГС-100, которая должна быть установлена на трактор и подключена к ВОМ трактора (смотри Рис.1).

Варианты установки снегоочистителей***:

- Заднее навесное устройство (ЗНУ) НУ-2 по ГОСТ 10677 или категорий 2, 2N по ГОСТ ISO 730;

- Переднее навесное устройство (ПНУ), оборудованное А-образным сцепным устройством по ГОСТ ISO 11001-2-2019.

- Передний универсальный погрузчик (КУН) с установкой гидробака на ЗНУ трактора.

Снегоочиститель имеет несколько вариантов исполнения:

С1-200Г – Ширина захвата 2 м; один шнек;

С2-200Г – Ширина захвата 2 м; два шнека;

С1-250Г – Ширина захвата 2,5 м; один шнек;

С2-250Г – Ширина захвата 2,5 м; два шнека.

Варианты устанавливаемых на снегоочиститель раструбов:

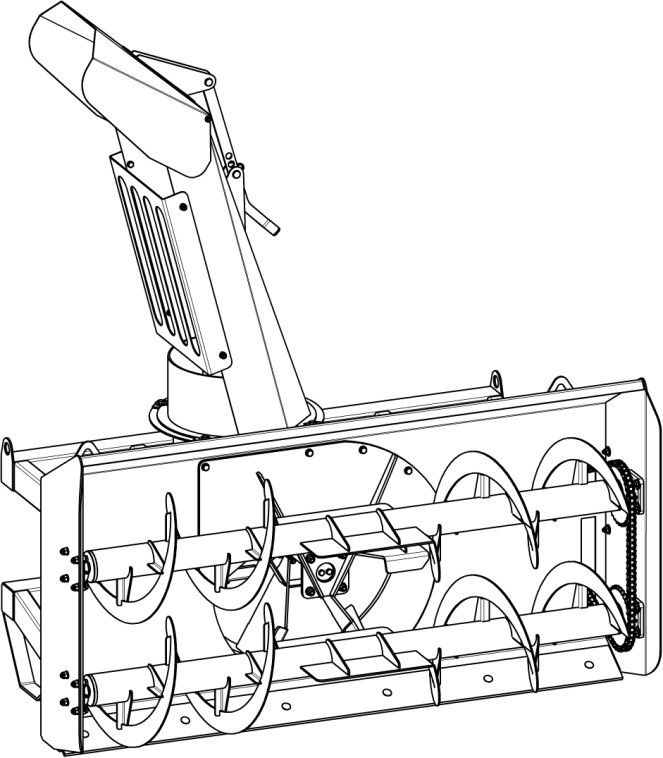

- Раструб с ручным поворотом раструба и направляющего козырька (смотри рис.2);

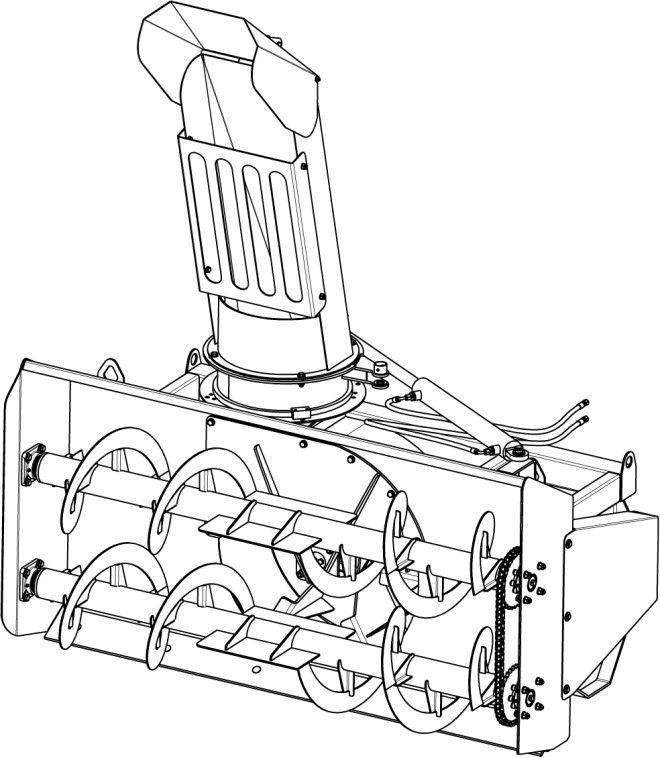

- Раструб с гидравлическим поворотом (смотри рис.3).

Привод поворота верхнего направляющего козырька может быть механическим (ручным) или гидравлическим.

* Гидравлический поворот раструбов осуществляется при помощи гидроцилиндра. При этом поворот раструба будет осуществляться на 90º в правую сторону по ходу движения, а при перестановке оси штока гидроцилиндра на 90º в левую сторону по ходу движения.

** Подключение всех гидроцилиндров производится от штатной гидравлики трактора, в зависимости от наличия свободных пар быстроразъемных соединений (БРС) трактора. В случае нехватки свободных пар БРС, снегоочиститель комплектуется гидравлическим распределителем с электроуправлением, который подключается к сети 12В трактора, при помощи штекера TD 12/24V.

Рисунок 1

Рисунок 2 Рисунок 3

Технические характеристики

Модель	С1-200 МЗ С2-200 МЗ	С1-250 МЗ С2-250 МЗ
Диаметр шнека, мм	400
Ширина шнека, мм	2000	2500
Диаметр ротора, мм	750
Скорость вращения шнека, об/мин	до 260
Скорость вращения ротора, об/мин	до 600
Скорость уборки, не более, км/час		от 0,5 до 5
Привод рабочих органов	гидравлический
Поворот раструба и козырька (смотри варианты)	Ручной или Гидравлический
Поток рабочей жидкости (для гидроповорота), л/мин	40 – 65 **
Давление рабочей жидкости (для гидроповорота), МПа	15 – 20 **
Угол поворота раструба при ручном повороте	360°
Угол поворота раструба при повороте гидроцилиндром	90° *
Дальность отбрасывания снега, м	до 15
Высота убираемого снежного покрова, м (max)	до 0,6	до 1
Рекомендуемый расход гидропотока, не менее, л/мин	95 - 105
Давление в гидросистеме, МПа	16 - 20
Эксплуатационные габаритные размеры, мм, ±30 мм
Длина ***	1195-1400***
Ширина	2020	2520
Высота, раструб (ручной поворот), козырек опущен / поднят	2180 / 2535
Высота, раструб (гидроповорот), козырек опущен / поднят	2325 / 2680
Транспортные габаритные размеры (ДхШхВ), мм	1240х2050х1500	1240х2550х1500
Масса****, кг, ±20 кг
С1-200 Г	546-650
С2-200 Г	596-700
С1-250 Г		592-700
С2-250 Г		654-760

Примечания:

- * и ** Смотри Варианты устанавливаемых раструбов;

- Длина *** и Масса **** - В зависимости от вариантов установки снегоочистителей;

Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
Уточняйте характеристики у наших менеджеров.
