Снегоочиститель С-200(250) МЗ

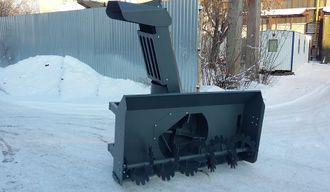

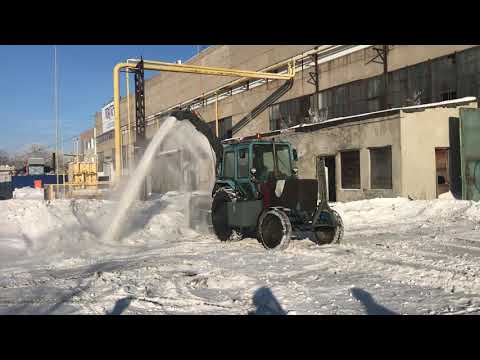

Снегоочиститель с механическим приводом от ВОМ трактора С1-200МЗ; С2-200МЗ; С1-250МЗ; С2-250МЗ используется для очистки твердого дорожного покрытия от рыхлого снега или снежных валов (ГОСТ Р59434), удаления снежных заносов.

Снегоочиститель является навесным оборудованием для тракторов (МТЗ-80.1, МТЗ-82, «Беларус» 900-й серии) ЮМЗ-6, ЮМЗ-6ДМ, ЛТЗ-60АБ). Трактор должен быть оборудован задним навесным устройством НУ-2 по ГОСТ 10677 или категориями 2, 2N по ГОСТ ISO 730, а так же валом отбора мощности (ВОМ) и гидроходоуменьшителем.

Снегоочиститель имеет несколько вариантов исполнения:

С1-200МЗ – Ширина захвата 2 м; один шнек;

С2-200МЗ – Ширина захвата 2 м; два шнека;

С1-250МЗ – Ширина захвата 2,5 м; один шнек;

С2-250МЗ – Ширина захвата 2,5 м; два шнека.

Варианты устанавливаемых на снегоочиститель раструбов:

- Малый раструб для уборки с ручным поворотом раструба и направляющего козырька (смотри рис.1);

- Малый раструб для уборки с гидравлическим поворотом (смотри рис.2).

Привод поворота верхнего направляющего козырька может быть механическим (ручным) или гидравлическим.

- Телескопический складной раструб с гидравлическим поворотом, с возможностью по-грузки снега в кузов транспортного средства (смотри рис.3).

Подъем и опускание раструба, его поворот и поворот направляющего козырька имеет гидравлический привод.

* Гидравлический поворот раструбов осуществляется при помощи гидроцилиндра. При этом поворот раструба будет осуществляться на 90º в правую сторону по ходу движения, а при перестановке оси штока гидроцилиндра на 90º в левую сторону по ходу движения.

** Подключение всех гидроцилиндров производится от штатной гидравлики трактора, в зависимости от наличия свободных пар быстроразъемных соединений (БРС) трактора.

В случае нехватки свободных пар БРС, снегоочиститель комплектуется гидравлическим распределителем с электроуправлением, который подключается к сети 12В трактора, при помощи штекера TD 12/24V.

Рисунок 1 Рисунок 2

Рисунок 3

Технические характеристики

Модель	С1-200МЗ С2-200МЗ	С1-250МЗ С2-250МЗ
Диаметр шнека, мм	400
Ширина захвата, мм	2000	2500
Диаметр ротора, мм	750
Высота убираемого снега (1 шнек / 2 шнека), мм	600 / 1000
Скорость вращения шнека, об/мин	до 245
Скорость вращения ротора, об/мин	до 540
Скорость уборки, км/час	от 0,5 до 5
Привод рабочих органов	механический (от ВОМ трактора)
Поворот раструба и козырька раструба снегоочистителя	ручной (360º) / гидравликой (90º)*
Дальность отбрасывания снега, м	до 20
Гидравлический привод управления раструбами
Давление гидравлической жидкости, МПа	15-20**
Рабочая подача гидравлической жидкости, л/мин	40-65**
Высота погрузки телескопического раструба, м	3,4
Эксплуатационные габаритные размеры, мм, ±30 мм
Длина (без учета положения раструба)	1230
Ширина (без учета положения раструба)	2020	2520
Высота, малый раструб, козырек опущен / поднят	2180 / 2535
Высота, малый раструб с гидроповоротом, козырек опущен / поднят	2325 / 2680
Высота, телескопический раструб с гидроповоротом, раструб опущен / поднят, козырек опущен / поднят	3080 / 3380, 3930 / 3970
Транспортные габаритные размеры (ДхШхВ), мм
С малым раструбом	1240х2050х1500	1240х2550х1500
С телескопическим раструбом	1240х2050х1930	1240х2550х1930
Масса***, кг, ±20 кг
С1-200 МЗ	531/ 581/ 776***
С2-200 МЗ	581/ 631/ 826***
С1-250 МЗ		579/ 629/ 824***
С2-250 МЗ		640/ 690/ 885***

Примечание – Масса*** приведена для исполнений в следующей последовательности:

Малый раструб / Малый раструб с гидроповоротом / Телескопический раструб с гидроповоро-том.

Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
Уточняйте характеристики у наших менеджеров.
