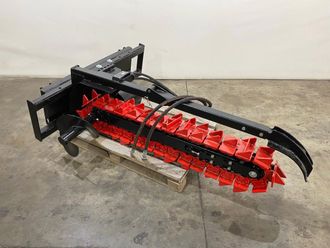

Траншеекопатель предназначен для рытья траншей глубиной до 1,2 м под укладку кабеля и других коммуникаций в дисперсных природных и искусственных грунтах с включениями мелкого щебня.

Траншеекопатель является навесным оборудованием для коммунально-строительных машин и фронтальных погрузчиков.

Рис. 1 Траншеекопатель.

1 – Корпус, 2 – Монтажная панель,

3 – Откидной плуг, 4 – Баровая цепь,

5 – Шнек, 6 – Механизм натяжения,

7 – Стопор, 8 – Гидромотор,

9 – Гидрорукава, 10 – Быстроразъёмные соединения,

11 – Болт крепления шнека, 12 – Вал привода,

13 Ведущая звёздочка.


Рис. 2 Врезание в грунт при работе траншеекопателем.

а) Врезание, плуг откинут

б) Извлечение, установка плуга

в) Рабочее положение


Траншеекопатель состоит из корпуса 1 (см. рис. 1), закреплённого на монтажной панели 2, откидного плуга 3, баровой цепи 4, установленной на направляющей корпуса 1 и натягивающейся при помощи механизма натяжения 6.

Корпус траншеекопателя состоит из направляющей балки, по которой скользит баровая цепь, кронштейна привода к которому непосредственно крепится направляющая балка, кожуха и кронштейна откидного плуга.

В кронштейн привода устанавливаются подшипники и вал приводной звёздочки 12, а так же гидромотор привода баровой цепи 8.

Монтажная панель состоит из двух горизонтальных балок с установленными на них кронштейнами, соответствующими сцепному устройству машины. Монтажная панель крепится к корпусу траншеекопателя шестью болтами с возможностью переустановки с шагом 150 мм. (см. рис. 1)

На вал привода траншеекопателя установлена приводная звёздочка 13 и шнек 5, позволяющий отодвигать грунт от края траншеи, для предотвращения его осыпания обратно в траншею. Шнек допускается снимать в случае копания траншеи в непосредственной близости со стенами, заборами, и т. д.

Для снятия шнека необходимо снять болт крепления шнека 11, снять шнек.

Механизм натяжения 6 состоит из двух кронштейнов, оси и установленной на ось натяжной звёздочки. Кронштейны крепятся к направляющей балке при помощи болтов. Натяжка баровой цепи осуществляется двумя болтами, которые выкручиваются из установленных в направляющую балку гаек и толкают кронштейны, осуществляя натяжение баровой цепи.

Откидной плуг 3 предназначен для зачистки дна траншеи от осыпающегося грунта. Грунт, собираемый плугом, подхватывается скребками баровой цепи и поднимается на поверхность.


Технические характеристики

Максимальная производительность, м/час

60

Максимальная глубина копания, не менее, м

1,2

Ширина траншеи, м

0,16

Рабочее давление в гидросистеме, МПа

20

Рабочая подача гидравлической жидкости, л/мин

40-100

Габаритные размеры, мм

длина 2030
ширина 1420
высота 585

Масса, кг

282

Климатическое исполнение по ГОСТ 15150-69

УХЛ1
