Буровая установка БУ-1.2
Буровая установка БУ-1.2 предназначена для бурения круглых отверстий в немерзлом грунте Ι - ΙV категории по ГОСТ 30067-93.

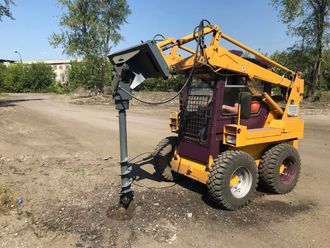

Буровая установка является навесным оборудованием для универсальных минипогрузчиков.
Буровая установка является навесным оборудованием для фронтальных погрузчиков.
Буровая установка (рис.) состоит из гидровращателя 3, шарнирного кронштейна 4, крепежной панели 5 для навешивания на машину с соответствующим быстрозажимным устройством или адаптером.
Гидровращатель 3 оснащён шестигранным наконечником для крепления бурового инструмента 1.
Буровой инструмент, установленный на вал гидровращателя фиксируется в осевом направлении болтом 2.
Гидровращатель 3 соединен с крепежной панелью 5 с помощью шарнирного кронштейна 4. Такая схема позволяет производить вертикальное бурение даже при наклоне самой машины.
Буровой инструмент состоит из шнека 6 с закрепленной на нем битой 7. Бита служит для лучшего центрирования и разрыхления слоёв грунта при бурении.
Врезающиеся рабочие поверхности шнека и биты наплавлены Сормайтом для повышения износостойкости поверхностей инструмента. Между валом гидровращателя и буровым инструментом возможна установка удлинителя, который увеличивает глубину бурения.
Подача рабочей жидкости в привод осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями 8. В транспортном положении буровая установка ставится на крепежную панель и на опоры 9.
Технические характеристики
|
Глубина бурения,м |
|
| при установленном удлинителе | до 2,0 |
| без удлинителя | до 1,0 |
|
Диаметры изготавливаемых отверстий, мм |
150; 200; 300; 400 |
|
Максимальная скорость вращения бурового инструмента, об/мин |
150 |
|
Максимальный крутящий момент на буровом инструменте, Нм |
1020 |
|
Масса без инструмента, кг |
120 ±30 |
|
Масса инструмента диаметром, кг |
|
| 150 мм (поставляется отдельно) | 22 ±5 |
| 200 мм (поставляется отдельно) | 24 ±5 |
| 300 мм (поставляется отдельно) | 32 ±5 |
| 400 мм ( поставляется отдельно) | 36 ±5 |
|
Масса удлинителя, кг (поставляется отдельно) |
16 ±2 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
|
Поток гидравлической жидкости, л/мин |
70-100 |
| Давление в гидросистеме, МПа | 16-21 |
|
Возможность работы при включении гидравлики машины в режиме "Hi-Flow" |
нет |
Производитель оставляет за собой право вносить технологические изменения в характеристики изделия без изменения его функционала и качества.
Уточняйте характеристики у наших менеджеров.
Уникальные особенности:
- В вращателе буровой установки используются два радиально-упорных подшипника (динамическая грузоподъемность одного подшипника до 151000Н.)
- Вал вращателя подвергается термообработке с последующей механической обработкой (сталь 40Х, твёрдость 40-45HRC)
- Вращение с буровой установки на инструмент передаётся через фланцы шестигранной формы. Соединение такой формы позволяют передавать крутящий момент до 14000Нм
- Шарнирный кронштейн вращателя позволяет осуществлять вертикальное сверление даже при наклоне самого погрузчика.
- Буровая установка комплектуется импортным гидромотором, с максимальным крутящим моментом в 13000Нм.
- Широкий модельный ряд буровых инструментов (150/200/300/400мм…)
